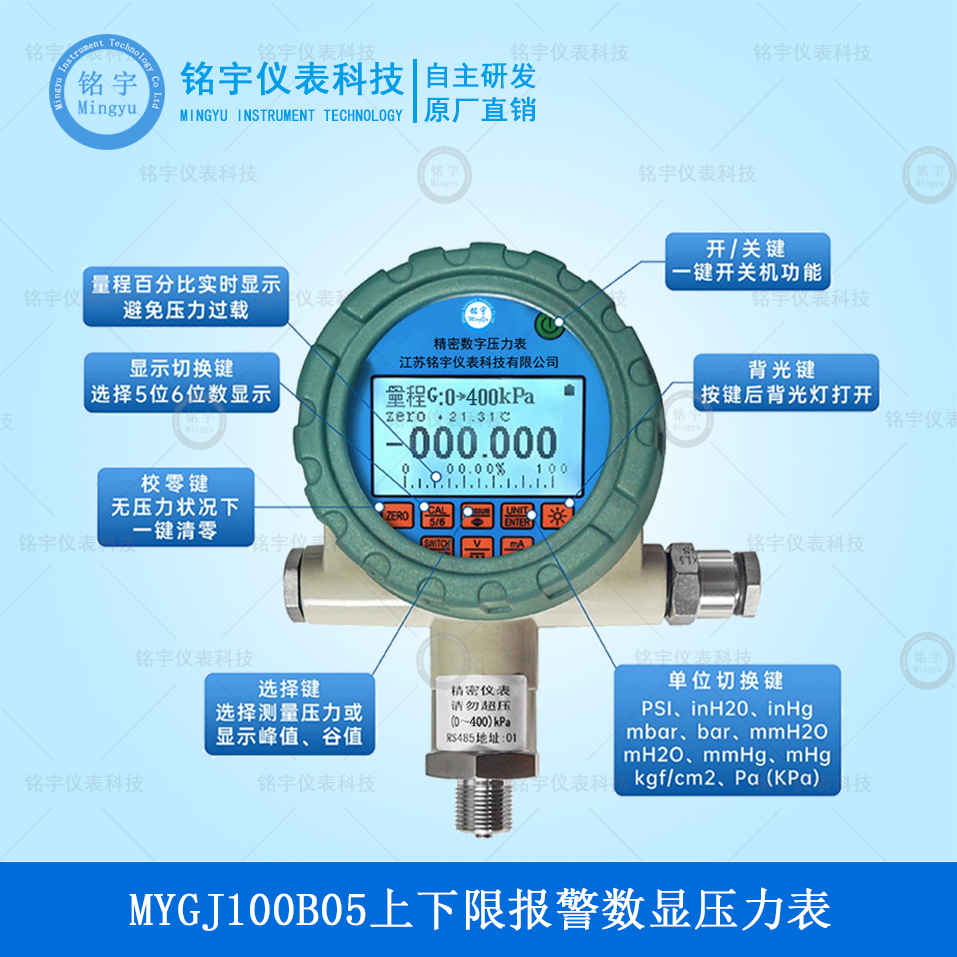

上下限报警数显压力表详细资料:
MY-GJ100-B05上下限报警数显压力表除可作较高准确度校正标准器(表)外,也可作为现场校验仪表使用,广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门完成精密压力测量和一般压力表、精密压力表、压力仪表、数字压力表、数显压力表的校验等,它可以代替指针式精密压力表。
上下限报警数显压力表概述:
l 、上下限报警数显压力表为可选带上下限设置报警输出型仪表,在测量压力时,可以设定上下限,仪表根据设定值和测量值进行比较输出一个开关量,开关量输出为继电器。也可以选配和压力对应的4~20mA输出电流信号,4~20mA输出需单独24V供电。
2 、采用24位高性能A/D转换器配合高性能的微处理器对仪表的各项性能及技术指标作连续修正,保证仪表长时间内宽温度范围内使用而不影响仪表的精度。
3 、使用DC24V供电, 铝合金防爆机壳,外形美观,坚固耐用、抗干扰能力强,防护等级可以达到IP65,适合户外现场安装。
4 、超高分辨率1:1000000, 连续显示无断码,跳字现象。
5 、采用薄膜面板及进口轻触开关,款式新颖,按键寿命长。
6 、背光LCD 多路显示, 功耗低、寿命长。
7 、压力数字校准不用任何硬件调整,可直接在面板上操作调校零点和满量程。
8 、具有RS-232 或RS-485接口,可与上位机进行通信, 传递实时测量数据给专用检定软件,可进行数据记录、自动生成表格、自动进行误差计算、检定数据可存储打印。
9 、具有Modbus-RTU通信协议,压力值为4字节IEEE754标准浮点数格式,RS485通信时仪表地址1~247,通信波特率1200、2400、4800、9600、19200、38400、115200。
上下限报警数显压力表技术指示
1 、压力量程: -0.1~100MPa(量程选择见附表)也可选配多只智能数字压力模块,数量及量程不限,自动识别使用方便(模块选择见附表)可选表压、绝压或者差压测量,与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等
2 、分辨率: 压力: Min O.01Pa(根据量程确定)
3 、准确度: 压力: O.5%F•S、0.1%F•S、O.05%F•S、0.02%F•S
4 、温度范围: 0.5级为-20~80℃,0.1级以上为0~50℃,在0~50℃范围内保证仪表准确度
5 、显示: 按键选择5位或6位显示
6 、相对湿度:≤80%RH
7 、过载能力: 为量程上限的1.2~1.5倍
8 、开关量输出继电器:开关量输出继电器为公共端、常开、常闭三端子,用户可以根据需要选择接线方式,继电器触点容量3A/250V AC或3A/30V DC,如果负载过大请加更大功率中间继电器
9 、工作电源:DC24V,选配4~20mA输出时需另加一路DC24V电源
10 、外形尺寸: 仪表外径112mm 厚106mm(传感器接嘴外径35mm,长80mm)
11 、重量: 2000g
上下限报警数显压力表注意事项
1 、仪表有足够的过载能力,但切勿严重过载,否则会造成仪表传感器的损坏,导致仪表无法使用。
2、仪表传感器属于高精密产品,硅膜片表面切勿与固体碰撞,否则会损坏传感器。
3、没有专业的检测技能和专用的检测设备,切勿打开机箱进行检修,更不允许调整内部器件,更换材料,否则无法保证仪表的可靠性。
