盐水液位计详细资料：

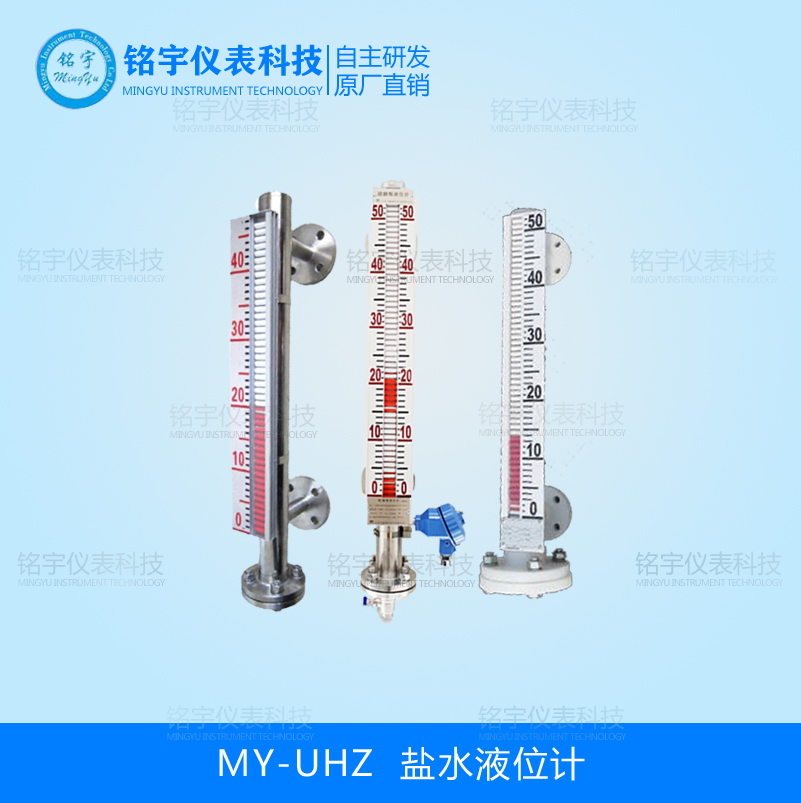

MY-UHZ盐水液位计是磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。

盐水液位计概述:
    MY-UHZ系列是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
  配置上下限开关输出可实现远距离报警、限位控制。配置变送器，  可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
有如下结构特点：
1、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

盐水液位计型号与说明：

盐水液位计安装要求：

1、如果您设计的过程连接法兰且与我公司的型号不同，或者采用其它标准，我们可以按照您的要求供货；

2、仪表的测量范围为两个连接法兰的中心距（顶装型除外），其中下连接法兰的中心即为仪表指示的零点；

3、仪表的测量范围为两个连接法兰的中心距（顶装型除外），排污阀距离法兰中心距的长度由适用介质的密度来确定

4、您应保证设备上连接法兰的端面具有恰当的平面度、垂直度、中心距，以保证我们的产品的安装和使用；

5、浮子室（或者称为主体管）内应保持清洁而不应有杂质，特别是铁磁性物质。当介质不清洁时，应增加吸附或过滤装置，以确保仪表正常工作。

●用途与适用范围：

注：1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置；

    2、带有变送输出电信号的液位计，其介质温度不超过100℃或者需要做降温处理。

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号 ，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

一、衬里选择区别：

不锈钢内衬防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
侧装式内衬型（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的z佳选择。

侧装式内衬型（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。

特点：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。

安装与维护
1、安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

基本技术参数：

1、量程范围：250mm以上；

2、介质密度：≥0.4g/cm3；

3、介质粘度： ≤；

4、工作温度：PP-40~80℃，PTFE-40~150℃；
5、压力等级：≤32MPa；
6、测量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安装方式：侧装式、顶装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或 开关量 ；
11、接液材质：PP、PTFE；

12、浮子材质：316L、PVC/UPVC/CPVC/PTFE/钛等。

是显示液位的，其中的红白翻珠均匀排列于铝制的卡槽中。当液位上升时，红白翻珠内的磁铁受到浮子内的磁铁的影响，带动翻珠由下而上逐一由白色翻红色；同样当液位下降时，翻珠由上而下逐一由红色翻回白色，从而无需任何电源就可显示出压力容器内液位的变化。
变送器或报警开关是通过浮子磁铁产生的磁场，采样实际液位的变化，转换成标准4~20mA电流输出信号或继电器输出信号。
变送器主要由电阻、干簧管、变送模块组成。当液位带动浮子上下变化，浮子磁铁产生的磁场就会引起均匀排列中相应位置干簧管的吸合，从而决定串联电阻的回路阻值的大小，并通过变送模块的转换，输出4~20mA电流信号。
报警开关主要由干簧管、磁铁组成。当液位带动浮子上下变化，浮子磁铁产生的磁场就会引起相应位置干簧管的吸合或释放，从而输出继电器信号。报警开关的磁铁使输出的继电器信号具有保持功能。

仪表特点

1.结构简单，可直观显示液位高低。
2.可靠耐用，无需专门维护。
3. 显示单元和报警开关的工作无需电源。
4.不受被测液体温度高、易流动、易燃烧、有毒性等因素的影响。
5.可用于高温、高压的环境。
6.耐腐蚀性强，适用于大多数腐蚀性液体。
7.适用于大多数低密度液体。

技术参数：
测量距离：0.3~10m
准确度：±10mm
翻柱直径：10mm
工作压力：1.6MPa(更高咨询工厂)
高压型≤4.0MPa（根据温度变化确定）
UPVC≤1.0MPa
工作温度：-20℃~150℃(更高咨询工厂)
高温型：≤350℃(根据压力变化确定)
UPVC：-20℃～60℃
介质密度：≥0.45g/cm3
介质密度差：0.15g/m3（测量界面）
介质粘度：≤0.4PaS
环境振动：频率≤25Hz，振幅≤0.5mm
跟随速度：≤0.08m/s
腔体材质：304，316L（按用户要求提供）
浮子材质：304，316L，钛合金(可选)
标准连接：法兰GB标准 DN25，PN0.6~2.5MPa
