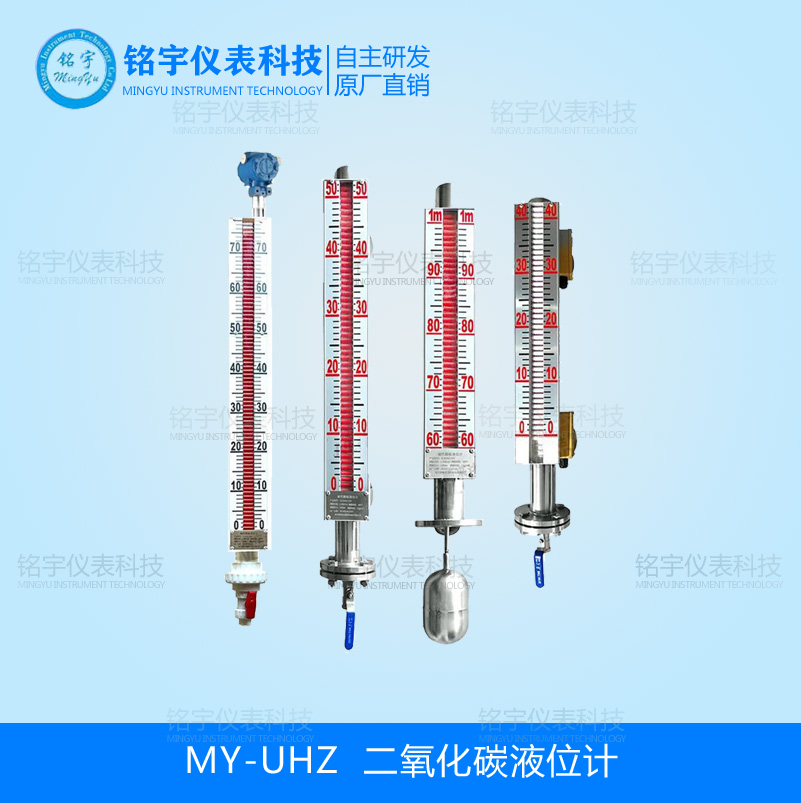

二氧化碳液位计详细资料：
MY-UHZ二氧化碳储罐液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
二氧化碳储罐液位计的z显著特点是液体介质与指示器隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二氧化碳储罐液位计性能特征：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
二氧化碳储罐液位计订货需知：
提供液位计的型号
测量范围法兰中心距
法兰标准如无特殊要求均按DN20生产
辅助装置(信号要求)--高低位报警或4-20MA输出
二氧化碳储罐液位计安装必须垂直，以保证浮球组件在主体管内能上下运动自如，z好在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。液位计主体管周围不容许有导体接近.否则直接影响液位计正常工作。待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。根据介质情祝，可定期打开排污法兰清洗主体管内沉淀物质。
二氧化碳储罐液位计技术参数
● 测量范围：300～15000mm
● 准确度： ±10mm，±16mm
● 翻柱直径：10mm,16mm
● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)
防腐型≤0．6Mpa
● 介质密度：≥0．45g／cm3
● 介质密度差：≥0.15g／cm3(测量界位)
● 介质温度：-20℃ +250℃(特殊要求可达450℃)
● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
低时易结品的介质，可根据用用户要求选
用加热型夹套式液位汁。
● 环境振动：频率≤25Hz，振幅≤0．5mm
● 跟随速度：≤0.08m/s
● 出厂连接法兰尺寸：DN25，PNl.0(公制管)
● 连按法兰：采用化工部1998年z新颁布的
HG20592～20635-97法兰标准，若采
用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。
对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
二氧化碳储罐液位计是由本体、浮标、内衬、三通、翻板箱等部件组成，浮标、内衬采用特殊材料和特殊加工工艺制作，亦可采用I型的结构型式而根据不同介质采用特殊材料制作如钼二钛材料等，适用于各种强腐蚀剧毒介质容器、灌、塔等。
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
二氧化碳储罐液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
二氧化碳储罐液位计的z显著特点是液体介质与指示器隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二氧化碳储罐液位计安装示意图：
● 如有特殊要求可在定货时商
MY-UHZ型二氧化碳储罐液位计结构特点
l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
型号规格：
MY-UHZ |
结构特点 | 接液材质 | 测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
| 温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN | 基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 | 1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 1.6 |
6 | 5 |
| C11 | 高压型 | 300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 4.0 |
6 | 6 | |
| C12 | 高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 1.0 |
6 | 6 | |
| C13 | 低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 2.5 |
6 | 7.5 | |
| C14 | 液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 | 00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 | 防腐型（ PP外层玻 璃钢） |
PP | 300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 | 防腐型（ PVC 外层 玻 璃钢） |
U-PVC | 300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS | 300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 | 防腐型（ 不锈钢内 衬PP） |
PP | 300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE | 300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 | 蒸气夹套 加热型 |
1Cr18Ni9Ti | 300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 | 高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 | 食品专 用型 |
1Cr18Ni9Ti | 300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| MY-UHZ | 配套仪表及附件内容 | |||||||||||
| O | 盲板法兰，不配排污阀 | |||||||||||
| L | 液位计底部配排污阀 | |||||||||||
| O | 无液位报警开关 | |||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||||
| G | 高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
||||||||||
| D | 低位报警开关，区域型报警AK-1型 | |||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||||
| O | 无液位控制开关 | |||||||||||
| H | 上限控制开关，单点干簧CK-1型 | |||||||||||
| L | 下限控制开关，单点干簧CK-1型 | |||||||||||
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||||
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||||
| O | 无远传变送器装置 | |||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配远传显示仪表 | |||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||||
| -□□□□ | 测量范围(mm) | |||||||||||
| -□□ | 介质密度(g/cm3) | |||||||||||
| - | D | 开口常压容器 | ||||||||||
| □ |
工作压力(MPa） |
|||||||||||
