重锤式物位计详细资料：

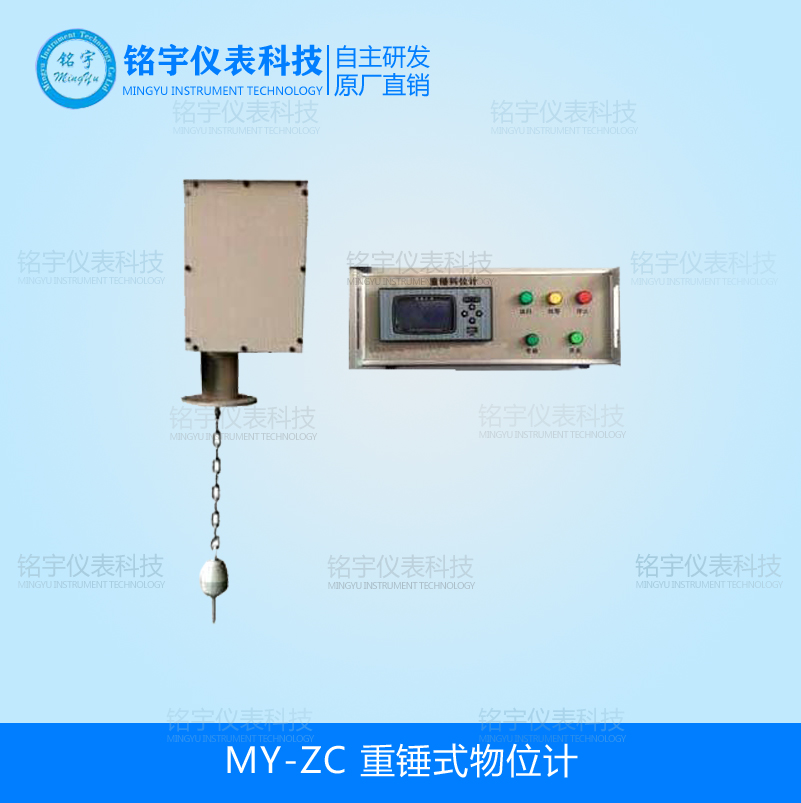

MY-ZC重锤式物位计安装在料仓顶部，料位计传感器的探测过程由控制显示器发出的信号控制。重锤式料位计的机械传动部分由可逆电机、丝杆、齿轮轴、绕线筒、灵敏杠杆等组成。

当料位计传感器接到探测命令时：电机正转带动齿轮轴和绕线筒转动，使钢丝绳下方，带动重锤由仓顶下降。当重锤降至料位面时被料位面托起而失重，钢丝绳松弛，灵敏杠杆动作使微动开关接触，控制显示器得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。
 在此过程中控制显示器通过检测绕线筒的转数计算出重锤从仓底到料位面之间的距离，在面板进行数字显示，并在后面板端子上输出4-20mA电流。
重锤式物位计产品特点：
 1、的结构与传动方式;
 2、钢丝绳经久耐用，比国内其他品牌钢丝绳寿命增加一倍;
 3、防卡死，防死机，智能保护电路，智能报警;
 4、自动与手动可随意切换;
 5、运行可靠、探测自如、维护量小、应用面广;
 6、具体环境对设备影响微小，能够适应恶劣的现场环境。
重锤式物位计技术参数：
测量范围：0-10/20/40米
测量精度：±1%
重 复 性：±1%
分 辨 率：±2cm
探测速度：0.14m/s
测 量 带：不锈钢钢丝绳
重锤重量：1.5Kg(0-20m),2Kg(0-40m)
功    耗：90W
环境温度：-10℃- +60℃
重    量：10米 50Kg  20米 60Kg  40米 75Kg
法兰标准：JB81-59 外径195mm 孔径 18mm 孔中心距 160mm(PN1.0,DN80)
出 线 口：M20×1.5
重锤式物位计控制显示器：

电源电压：220VAC±10% 50/60Hz
功    耗：静止时 15W 运动时105W
环境温度：-30℃- +60℃
数字显示：4位LED显示料面位置
电流输出：4-20mA DC
定时运行时间：30分钟
重    量：2Kg

重锤式物位计动力原理：

MY-LZC重锤式物位计系由重锤、缆线、脉波轮、位置传感器及控制电路所组成，测量时，重锤下降，缆线带动脉波轮转动，位置传感器及控制电路计算脉波轮转动之圈数，并计算出重锤碰触物料时所下降之距离。

测量优势：

MY-ZC重锤式物位计电子仓耐低温能力可达-40℃，光学传感器隔离密封从根本上避免了粉尘等的污染，重锤式料位计的光学测量系统精确，优异的驱动电机及重载钢缆可以提供强大的抗拉伸能力。的绕线装置确保不会出现乱线、跳线问题。

MY-ZC重锤式物位计与其他测量装置的比较：重锤式料位计尤其适合于重粉尘环境下的料位测量，可以避免超声波料位计无法穿透重粉尘，避免雷达料位计天线根部积灰的重要缺陷，是重粉尘测量环境下的较好选择。广泛应用于PVC粉仓、水泥料仓、电厂灰仓等恶劣环境，并取得成功，获得用户好评。
应用指南：
MY-ZC重锤式物位计可测量饲料、化学品、塑料颗粒、水泥、石块、PVC粉末、骨料、液体、煤、石灰石、研磨塑料、砂子、粉末、谷物、油等同时适用于电厂灰库、煤仓、渣仓、泥浆池等。
重锤式物位计具体优点：

1.机械式测量，简单可靠，抗粉尘干扰能力强;

2.量程可达45.7米;

3.有多重防尘设计（防尘刷、进风孔、测量室隔离）;

4.不受介质湿度、粘度的影响;

5.不受介质介电常数、电导率、热导率的影响;

6.可用于测量泥浆、矿浆、沥青（高温）等特殊液体。

注意事项：

1.主要应用对象为颗粒度较小的固体，大尺寸矿石不适用;

2.安装位置一般选在1/6料仓直径左右;

3.安装重锤式料位计时要尽量避开进料口、障碍物、搅拌桨等干扰因素。
