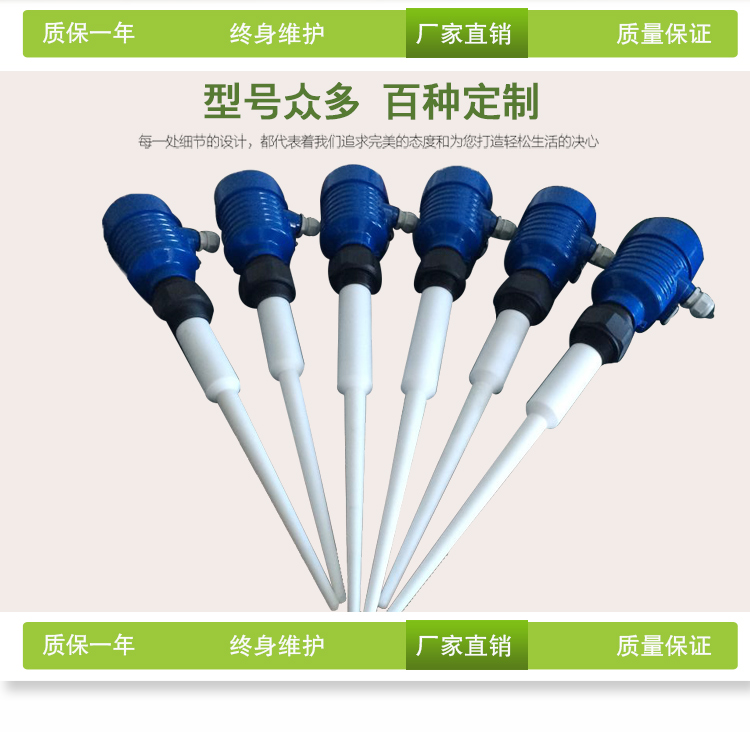

雷达物位计产品详情：

MY-LD800系列雷达物位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。MY-LD800系列雷达物位计即使在工况比较复杂，存在虚假回波的情况下，其用新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入
    天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
输出
    通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质：
MY-LD800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介：

安装指南

测量条件
注意事项

1. 测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2. 若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
3. 理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。
4. 对于过溢保护，可定义一段安全距离附加在盲区上。
5. 小测量范围与天线有关。
6. 随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。
接线方式

调试
MY-LD800可以通过三种方式调试：

1. 通过显示调整模块SKPM
2. 通过调试软件SKSOFT
3. 通过HART手持编程器

通过SKSOFT软件调试
无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用BTSOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。

使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

MY-LD800系列尺寸

编程器尺寸

技术数据：
基本参数
工作频率：6.8GHz
波 束 角： 24°LD801, LD802
18°LD803 带DN150法兰
14°LD803 带DN200法兰
12°LD803 带DN250法兰
测量范围：0…35m
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
电流信号：4…20mA
精度 ：<0.1%
天线材质  LD801、LD802为PP/PTFE
LD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 LD801 (PP，PTFE天线) ：G1-1/2 316L不锈钢，：
LD802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150
LD803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源：24V DC(+/-10%)，波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm)
