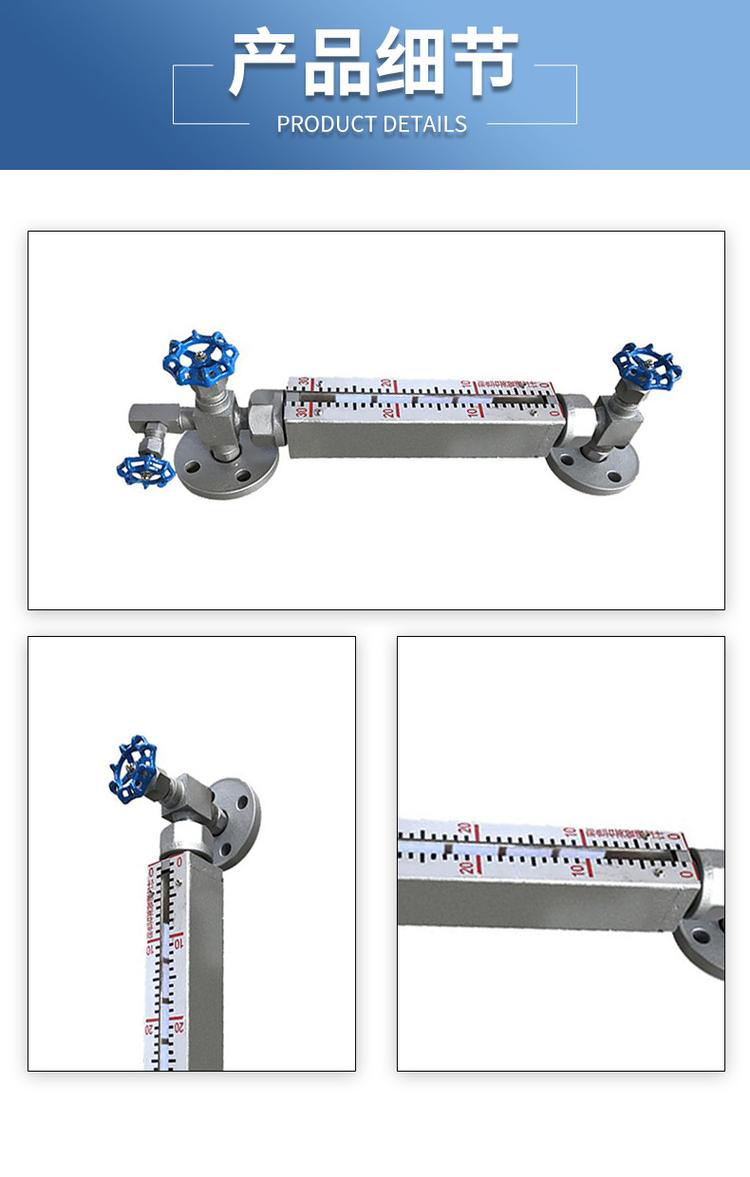

双色石英管液位计产品详情：
双色石英管液位计的原理
UGS系列双色石英管液位计它是利用自然光在液体中折、反射原理。借助于红、绿色片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。
双色石英管液位计的概述
UGS系列双色石英管液位计（以下简称彩色液位计）是彩用国内外较新技术研制而成。它是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。因此被广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量，可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的，石英管中的小浮子悬浮于两种介质的分界部分，由于浮子呈黑色，上下部分液体颜色有异，所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是目前国内外较理想的直读式液位计。
双色石英管液位计的用途说明
| 产品名称 | 型号 | 用途及使用场合 |
| 普通型 | UGS-A | 液位计两端为阀门，阀门带安全装置。当石英管意外破损时，能防止容器内介质外流，由于阀门通道比较小，所以是适合测量低粘度介质。 |
| 直通型 | UGS-B | 两端采用三通法兰连接，无安全装置。由于口径20mm，可测量较粘稠介质的液位 |
| 无盲区直通型 | UGS-C | 两端采用三通法兰连接，无安全装置。由于口径20mm，可测量较粘稠介质的液位，测量范围与显示高度同等 |
| 彩色液位计 | UGS-A/B/C-1 | 测量透明无色液体液位，界面且光线较好场合 |
| 蒸汽夹套型 | UGS-A/B/C-2 | 附有蒸汽伴热夹套，用于天气寒冷场合 |
| 防霜型 | UGS-A/B/C-3 | 附加防霜装置，使用于低温介质，避免低温介质造成外表凝霜 |
| 照明型 | UGS-A/B/C-4 | 测量有色液体液位、界面且光线较弱,夜间监测场合,附有照明装置 |
UGS显示高度与测量范围 （单位：毫米）
| 测量范围L | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
| 显示高度H | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
彩色石英管液位计的选型形式
| UGS | A | 阀门带安全装置 |
结构 形式 |
||||||
| B | 带排污阀无安全装置 | ||||||||
| C | 无盲区 | ||||||||
| 1 | 普通型 |
附加 装置 |
|||||||
| 2 | 带蒸汽夹套型 | ||||||||
| 3 | 带防霜装置型 | ||||||||
| 4 | 带照明装置型 | ||||||||
| S | 测量液位（双色） |
测量 特性 |
|||||||
| J | 测量界面（三色） | ||||||||
| A | 法兰连接DN20，25 |
连接 形式 |
|||||||
| G | 螺纹连接G3/4″ | ||||||||
| 1 | 1.6 |
公称 压力 Mpa |
|||||||
| 2 | 2.5 | ||||||||
| 3 | 4 | ||||||||
| 4 | 6.4 | ||||||||
| 5 | 10 | ||||||||
| C | 碳钢 |
接液 材质 |
|||||||
| F | 不锈钢304、316L | ||||||||
| 3 | 300 |
测量 范围 mm |
|||||||
| 5 | 500 | ||||||||
| 8 | 800 | ||||||||
| 11 | 1100 | ||||||||
| 14 | 1400 | ||||||||
| 17 | 1700 | ||||||||
| 20 | 2000 | ||||||||
| X | 特殊规格尺寸X后接尺寸数字 | ||||||||
