油罐车流量计产品详情：

一、油罐车流量计概述

油罐车流量计是一种指针显示，可以显示瞬时流量和累积流量，并且累积流量可以回零装置的轻型容积式流量仪表，广泛应用于柴油买卖计量，工程用油计量等。
MY-LC系列油罐车流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段。

二、油罐车流量计测量原理
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

二，油罐车流量计优点：

按照要求正确安装后的柴油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的柴油计量仪表。但是，如果使用时被测介质的流量过小，糖浆流量计的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的柴油流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次，使用柴油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

油罐车流量计主要技术参数

流量计连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

口径系列: DN10，15，20，25，40，50，80，100

压力损失: ≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

粘度范围: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

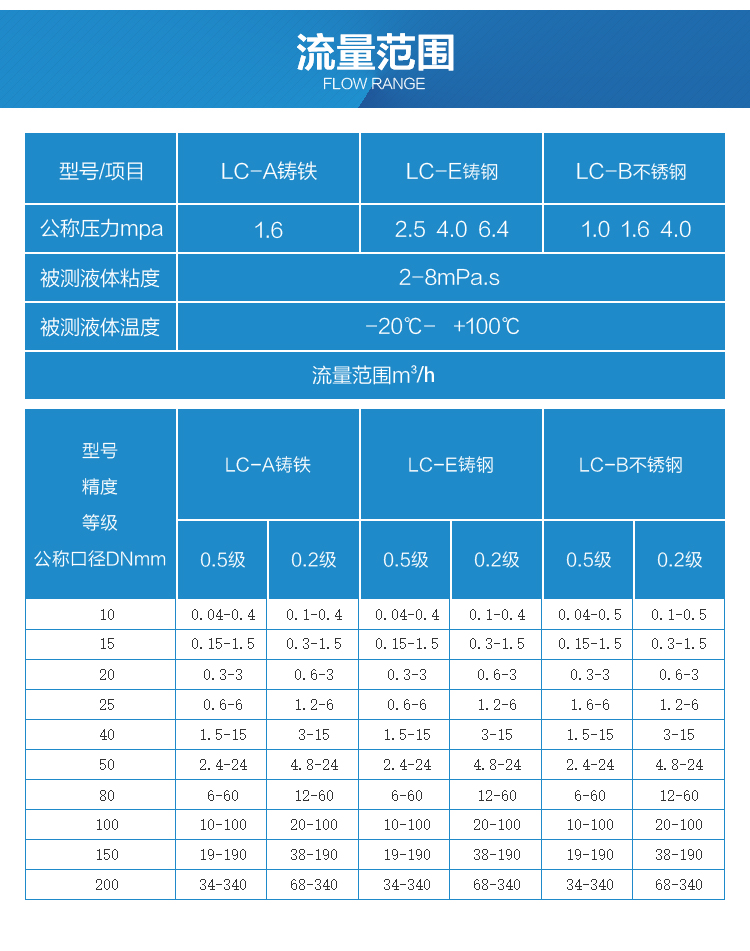

油罐车流量计测量范围及工作压力

油罐车流量计跟定量控制仪（PLC）可实现的功能
1.可外接启动、停止、清零按扭。

2.可同时控制阀及泵的开启。
3.可设置8个常用量。
4.断电，重新启动后按之前定量值继续定量。
5.可查询定量次数，定量量值，定量时间。
6.安装微型打印机可以打印定量数据。
7.全中文液晶显示，操作简单方便。
8.可安装大小阀控制定量，精度更精确。

以上特点是其他定量控制仪无法同时实现的，定量控制仪配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。

流量计、流量定量控制仪、电磁阀和配电箱

流体的定量计量、定量灌装、定量配料

定量控制仪原理：

定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器

将流量信号传给定量积算控制仪并开始计量，当流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。

定量控仪制技术要求

例如：给罐子定量加水（比如10L），在流量积算仪（定量控制仪）上输入10L 的定量值，

然后按一下启动按钮（或确认键），流量积算仪继电器闭合(电磁阀打开，加水灯亮),

流量积算仪开始累积，当累积数到达10L 后，流量积算仪继电器断开(电磁阀关闭，加

水灯灭),本次定量完成。

如果要进行下一次定量控制，需按一下清零按钮，再按以上步骤操作，如中间需

要暂停，可按下停止按钮。如果定量值与上次一致直接按启动按钮即可。

定量控制仪要求：

控制仪输入为4-20mA 或脉冲信号，带外接启动、停止、清零，两个继电器输出。

继电器到电磁阀需加一个中间继电器，如果电磁阀是24V 供电，需增加一个24V 开关

电源。

注：指示灯、按钮、中间继电器、空气开关、交流接触器（可省）、定量控制仪（液晶

显示）、控制箱、组成一个控制系统，控制现场（24VDC）电磁阀启动或停止，另要加一个

总电源开关、流量计，电磁阀，需要按照现场要求来做。(配件可以用户自己配)

定量控制仪特点：

1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整；

2、控制箱面板设有“启动”、“停止”等按键，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学；

3、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；

4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；

5、设有大小阀控制，分别控制大流量和小流量，达到精确的定量控制；

6、设有打料查询功能，可查询总打料次、每次打料时间、每次打料量等。
