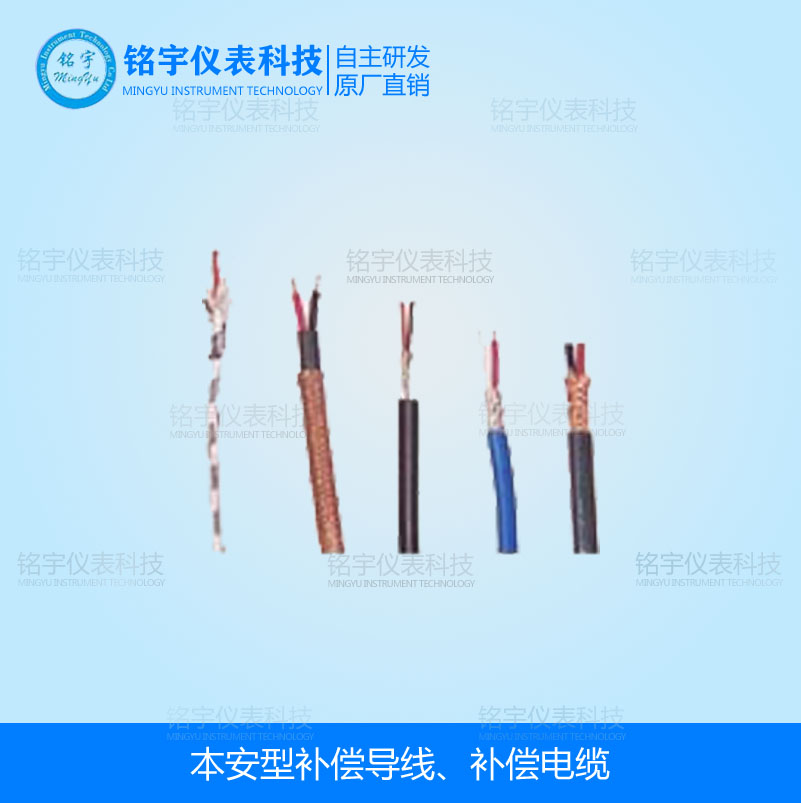

本安型补偿导线、补偿电缆产品详情：
一、适用范围
本安型补偿导线、补偿电缆广泛用于石油、化工、冶金、电力等厂矿科研部门中的温度测量与控制系统。
二、执行标准
GB/T4989-94 JB/T7495-94 IEC584-3
三、产品特点和使用特性
具有防爆性，适用于化学、石油化工肯有爆性气体和粉尘等恶劣环境下测控系统与本质安全电路。本产品正负极标色按GB/T4989-94标准执行，护酞兰色，并在产品型号前加代号“ia”
本产品应怀相应的热电偶一起配套使用，S型补偿亦可配用R型热电偶。
四、产品主要技术指标
|
型号
|
热电动热及允差
|
|||||
|
100℃
|
200℃
|
|||||
|
热电动热
|
允差
|
热电动势
|
允差
|
|||
|
普通级
|
精密级
|
普通级
|
精密级
|
|||
| SC KC KC1 KX EX JX TX NX WC3/25 WC5/26 |
0.645 4.095 4.095 4.095 6.317 5.268 4.277 2.774 1.145 1.451 |
±0.037(5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.170(2.5℃) ±0.135(2.5℃) ±0.047(2.5℃) ±0.100(2.5℃) ±0.048 ±0.051 |
±0.023(3℃) ±0.063(1.5℃) ±0.063(1.5℃) ±0.063(1.5℃) ±0.102(1.5℃) ±0.081(1.5℃) ±0.024(1.5℃) ±0.060(1.5℃) |
1.440 6.137 8.137 8.137 13.419 10.777 9.286 5.912 2.602 3.089 |
±0.057(5℃) ±0.201(5℃) ±0.100(2.5℃) ±0.100(2.5℃) ±0.183(2.5℃) ±0.138(2.5℃) ±0.08(1.5℃) ±0.100(2.5℃) ±0.080 ±0.085 |
±0.060(1.5℃) ±0.060(1.5℃) ±0.111(1.5℃) ±0.083(1.5℃) ±0.043(0.8℃) ±0.060 |
