导波雷达液位计产品详情:
MY-DP80导波雷达液位计采用了100MHz~1.8GHz的发射频率,不锈钢包四氟杆式探头,安装方式四氟翻边法兰。测量对象为腐蚀性液体,大量程为四氟杆6米、四氟杆25米。 MY-DP80导波雷达液位计是我公司生产的采用微波技术来检测料位的高科技产品,该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点,采用世界上的大规模集成电路,将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。 导波雷达液位计工作原理: 导波雷达液位计发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离,被测容器总高度是已知数,进一步可得出介质的物位高度。

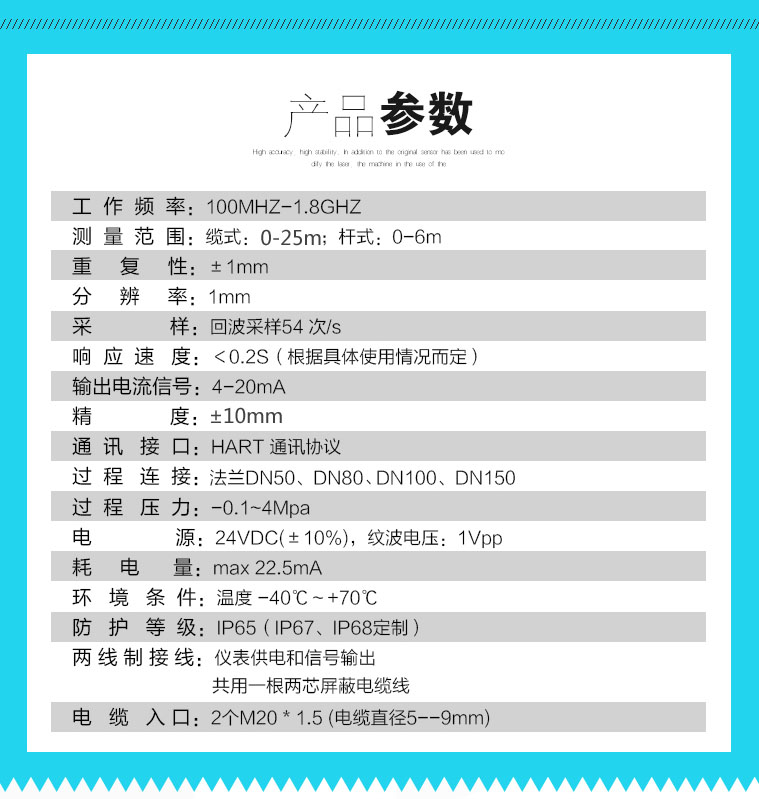

导波雷达液位计主要特点: 导波雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。 导波雷达液位计技术参数: 1.测量对象:腐蚀性液体 2.测量范围: 杆式6m、缆式25米; 3.过程连接:法兰DN50,DN80,DN100,DN150; 4.介质温度:-40~120℃; 5.过程压力: -0.1~2.0MPa; 6.工作频率: 100MHz~1.8GHz; 7.测量精度: ±10mm; 8.分辨率: 1mm; 9.采样: 回波采样54次/s; 10.输出电流信号:4~20mA+ HART通讯协议; 11.电源: 24VDC(±10%)纹波电压:1Vpp; 12.耗电量: max22.5mA ; 13.外壳防护等级:IP68; 14.防爆等级:EXiaIICT6 ; 15.两线制接线:仪表供电和信号输出共用一根两芯电缆; 16.电缆入口:M20×1.5(电缆直径5~9mm)。
