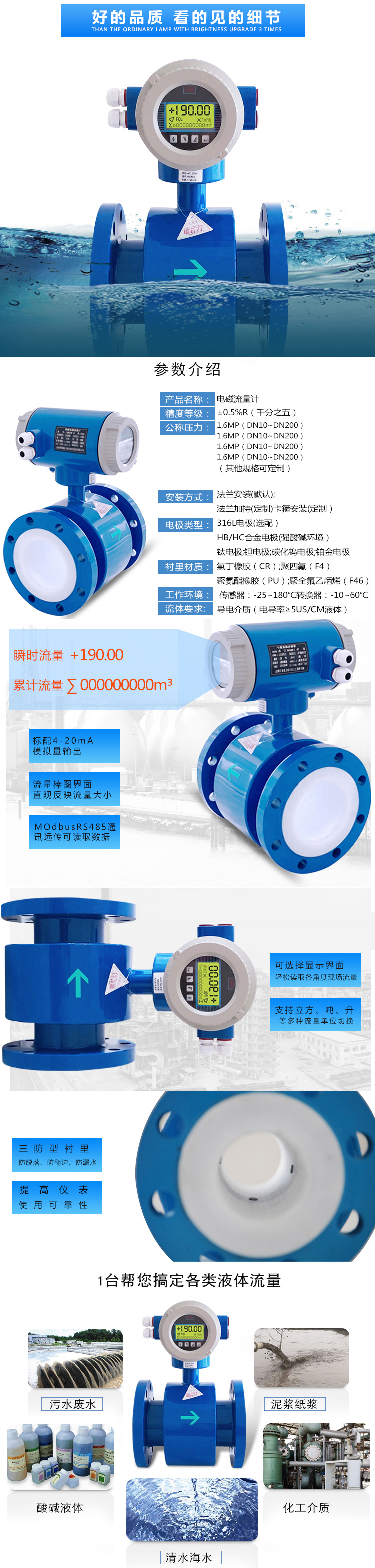

矿泉水流量计详细资料：
MY-LDE矿泉水流量计系列特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他矿泉水流量计英文菜单所带来的不便。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。液体流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
矿泉水流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在矿泉水流量计上采用CAN现场总裁，属国内*，技术达到国内高技术水平。矿泉水流量计在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
矿泉水流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
二、工作原理：
矿泉水流量计的工作原理是基于法拉第电磁感应定律。在矿泉水流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
三、主要特点：
1、矿泉水流量计的变送器结构简单，没有可动部件，也没有任何阻碍流体流动的节流部件，所以当流体通过时不会引起任何附加的压力损失，同时它不会引起诸如磨损、堵塞等问题，特别适用于测量带有固体颗粒的矿浆、污水等液固两相流体以及各种粘性较大的浆液等。如果采用耐腐蚀绝缘衬里和选择耐腐材料制成点击，可用于各种腐蚀性介质的测量。
2、矿泉水流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以及电导率（在一定范围内）的影响。因此，矿泉水流量计只需经水标定以后，就可以用来测量其他导电性液体的流量，而不需要附加其他修正。
3、矿泉水流量计的量程范围极宽，同一台矿泉水流量计的范围度100:1.此外，矿泉水流量计只与被测介质的平均流速成正比，而与轴对称分布下的流动状态无关。
4、矿泉水流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可将测置信号直接用转换器线性地转换成标准化信号输出，可就地指示，也可远距离传送。
四、主要技术参数
流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
精确等级：0.5级、1.0级（管道式）
被测介质温度：普通橡胶衬里：-20～＋60℃
高温橡胶衬里：-20～＋90℃
聚四氟乙烯衬里：-30～＋100℃
高温型四氟衬里：-30～＋180℃。
额定工作压力：管道式：DN6～DN80≤1.6Mpa，DN100～DN250≤1.0Mpa，DN300～DN1200≤0.6Mpa.
流量测量范围：流量测量范围对应流速范围是0.1～15m/s
电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在 200～800μs/cm范围内，均可选用矿泉水流量计来测量其流量。
电流输出：0～10mA时，负载电阻为 0～1.5kΩ；4～20mA时，负载电阻为 0～750kΩ
数字频率输出：输出频率上限可在 1～5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极z大电流为 250mA.
供电电源：85～265V，45～63Hz.
直管段长度：管道式：上游≥5DN，下游≥2DN.
连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988的规定。
防爆标志：mdIIBT4.
环境温度：-25～60℃
相对湿度：5%～95%
消耗总功率：小于 20瓦。
正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
1.被测流体成份
2.z大流量、z小流量
3.z高工作压力
4.z高温度、z低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
z大流量和z小流量必须符合下表中的数
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.0636~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.30 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
矿泉水流量计如何正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
1.被测流体成份
2.z大流量、z小流量
3.z高工作压力
4.z高温度、z低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
z大流量和z小流量必须符合下表中的数
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
◆实际z高工作压力必须小于流量计的额定工作压力。
◆z高工作温度和z低温度必须符合流量计规定的温度要求。
◆确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨
◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。
