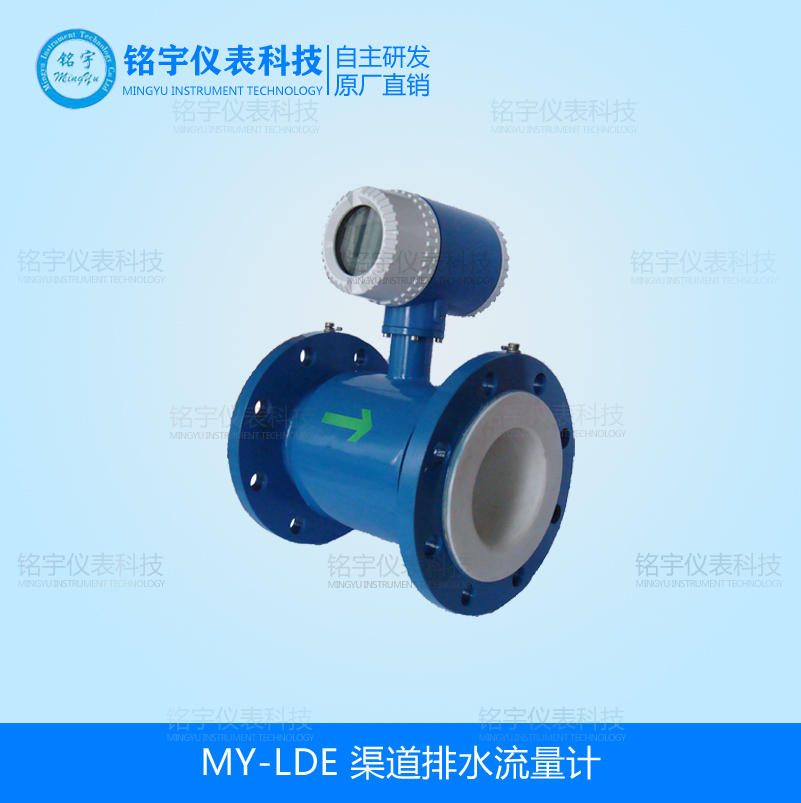

渠道排水流量计产品详情：
MY-LDE渠道排水流量计是我公司采用国内外z新技术研制、开发的全智能型，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。精度、高可靠性和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前的。
特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们*设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量测量。
●转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠.
●不受流体密度、粘度、温度、压力和电导率变化的影响.
●流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
●转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
●系列公称通径DN3～DN10000。传感器衬里和电极材料有多种选择；
●转换器可与传感器组成一体型或分离型；
●测量管内流动部件，无压损，直管段要求较低；
●转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1502：1.
主要技术数据：
整机和传感器技术数据
|
执行标准 |
JB／T 9248—1999 |
||||
|
公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、 400、450、500、600、700、800、900、1000、1200、1400、1600、1800、 2000、2200、2400、2600、2800、3000、4000、5000、8000、10000 |
||||
|
z高流速 |
15m／s |
||||
|
精确度 |
DNl5～DN600 |
示值的：±0.29％(流速≥1m／s)；±3mm／s(流速<0.95m／s) |
|||
|
DN700—DN3000 |
示值的±0.49％(流速≥0.79m／S)；±4mm／s(流速<0.79m／S) |
||||
|
流体电导率 |
≥5uS／cm |
||||
|
公称压力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊订货 |
|
|
环境温度 |
传感器 |
—25℃—十60℃ |
|||
|
转换器及一体型 |
—10℃—十60℃ |
||||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
||||
|
z高流体温度 |
—体型 |
70℃ |
|||
|
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
|||
|
聚氨酯衬里 |
80℃ |
||||
|
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加网PFA |
|||||
|
信号电极和接地电极材料 |
不锈钢0Crl8Nil2M02Ti,哈氏合金C,哈氏合金B,钛,钽,铂,铱合金,不锈钢涂覆碳化钨 |
||||
|
电极刀机构 |
DN300—DN10000 |
||||
|
连接法兰材料 |
碳钢 |
||||
|
接地法兰材料 |
不锈钢1Crl8Ni9Ti |
||||
|
进口保护法兰材料 |
DN65—DNl50 |
不锈钢1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳钢十不锈钢1Crl8Ni9Ti |
||||
|
外壳防护 |
DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 |
IP65或IP68 |
|||
|
其他传感器、——体型流量计和分离型转换器 |
IP65 |
||||
|
间距(分离型) |
转换器距离传感器一般不超过100m |
||||
转换器技术数据
|
电源 |
交流 |
85—265V，45—400Hz |
|||||
|
直流 |
11—40V |
||||||
|
操作键和显示 |
按键式 |
|
|||||
|
磁键式 |
|
||||||
|
内部积算器 |
正向总量、反向总量及差值总量。 |
||||||
|
输出信号 |
单向模拟输出 |
|
|||||
|
双向模拟输出 |
下限限制为。或4mA，其他同单向模拟输出。 |
||||||
|
双向脉冲输出 |
|
||||||
|
双路报警输出 |
|
||||||
|
数字通讯 |
|
RS232，RS485，HART |
|||||
衬里的选择
|
衬里材料 |
主要性能 |
z高介质温度 |
适用范围 |
|
|
—体型 |
分离型 |
|
||
|
聚四氟乙烯（F4) |
是化学性能z稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐氟化氯、高温氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃ (需特殊订货) |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
|
聚全氟乙丙烯（F46) |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
|
|
聚氯丁橡胶 |
1、有的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃ (需特殊订货) |
水、污水、弱磨损性的泥浆矿浆。 |
|
|
聚氨酯橡胶 |
1、耐磨性能。 2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
|
进口保护法兰和接地法兰(或接地环)的选择
|
法兰种类 |
适 用 范 围 |
|
接地法兰(或接地环) |
适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
|
进口保护法兰 |
当介质有强磨损性时选用。 |
电极的选择
|
电极材料 |
耐蚀及耐磨性能 |
|
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
|
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
|
铂／钛合金 |
几乎能耐——切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |
|
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
|
仪表选型
量程范围确认
一般工业用江苏被测介质流速以2～4m/s为宜，在特殊情况下，z低流速应不小于0.2m/s，z高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
的量程Q应大于预计的z大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
参考流量范围
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.060~6.360 |
φ450 |
57.230～5722.650 |
|
φ20 |
0.110～11.30 |
φ500 |
70.650～7065.000 |
|
φ25 |
0.180～17.660 |
φ600 |
101.7400～10173.60 |
|
φ40 |
0.450～45.220 |
φ700 |
138.470～13847.40 |
|
φ50 |
0.710～70.650 |
φ800 |
180.860～18086.40 |
|
φ65 |
1.190～119.40 |
φ900 |
228.910～22890.60 |
|
φ80 |
1.810～180.860 |
φ1000 |
406.940～40694 .40 |
|
φ100 |
2.830～282.600 |
φ1200 |
553.900～55389.60 |
|
φ150 |
6.360～635.850 |
φ1600 |
723.460～72345.60 |
|
φ200 |
11.30～1130.40 |
φ1800 |
915.620～91562.40 |
|
φ250 |
17.660～176.25.0 |
φ2000 |
1130.4～113040.000 |
|
φ300 |
25.430～2543.400 |
φ2200 |
1367.78～136778.40 |
|
φ350 |
34.620～3461.850 |
φ2400 |
1627.78～162777.60 |
|
φ400 |
45.220～4521.60 |
φ2600 |
1910.38～191037.60 |
选型谱
|
型号 |
口径 |
|
|||||||
|
MYLDE |
3~10000 |
||||||||
|
|
|
代号 |
安装形式 |
|
|||||
|
Y |
一体式 |
||||||||
|
F |
分体式 |
||||||||
|
|
代号 |
转换器型号 |
|||||||
|
ZA |
圆形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代号 |
输出信号 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
频率 1KHz |
||||||||
|
Rs |
串行通讯（485） |
||||||||
|
C |
控制输出 |
||||||||
|
|
代号 |
防爆要求 |
|||||||
|
N |
无防爆 |
||||||||
|
EX |
防爆（仅适用于分体式） |
||||||||
|
|
代号 |
介质温度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(仅适用于分体式） |
||||||||
|
|
代号 |
内衬材质 |
|||||||
|
NE |
氯丁橡胶（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代号 |
电极材质 |
|||||||
|
316L |
不锈钢 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B |
||||||||
|
Ti |
钛 |
||||||||
|
Ta |
钽
|
||||||||
