全自动活塞式压力计详细资料：

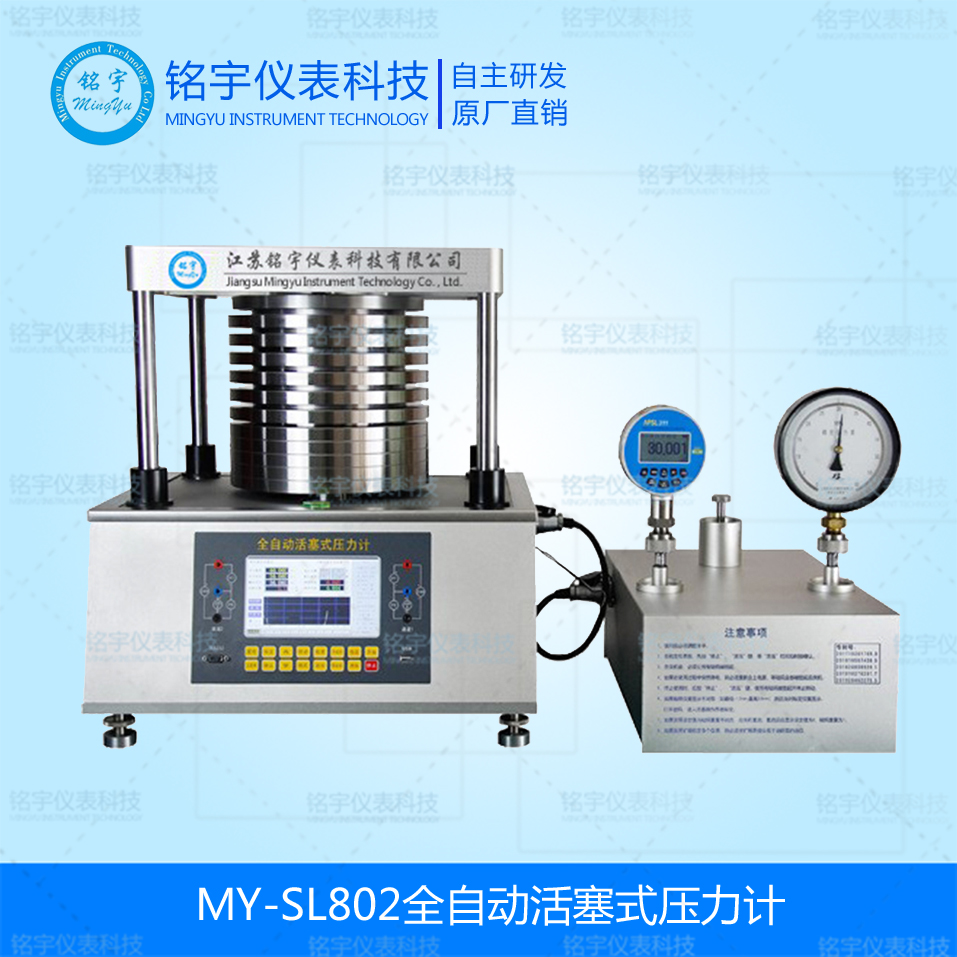

MY-SL802全自动活塞式压力计是本公司开发产品，能够全自动加载砝码，全自动加压。在检定过程中，任何时候都能做到防磨损，保证活塞系统在一个检定周期内的最大误差不超过允许误差。系统包含了全自动活塞式压力计的功能：全自动检定压力变送器、压力表、数字压力计等，发送24V电源，具有HART功能，测量实时压力、输入电流、输入电压、活塞位置、砝码转动速速、活塞系统温度等，自动设定精密压力表和普通压力表的检定点数。检定速度快，检定二只压力变送器仅仅5分钟左右。
全自动活塞式压力计本装置按中国的压力仪表检定规程进行设计，上行程时，从下到上向检定点逼近，下行程时，从上到下向检定点逼近。
本装置与MY-2000自动校表软件配合使用，构成全自动压力仪表检定系统，实现真正的压力仪表自动检定，只要选择好量程，一按“开始”键就能实现自动加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作，即具有“一键通” 压力仪表检定功能。
本装置设置了过压保护：当压力超过所选量程的110%时，报警并闭锁升压，保护标准表和被校表的安全。设置了过流保护,当变送器电流超过20.5mA时，停止加压。
本装置设置了过滤排污系统，被现场仪表污染过的液体与活塞内干净的液体经过滤器隔离，保证活塞的使用寿命。当全自动活塞式压力计里的液体被污染时，只要打开排污阀，就能把全自动活塞式压力计内的液体全部排放干净。
全自动活塞式压力计技术特点
它为真正的全自动活塞式压力计，只要一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等所有工作。
符合中国压力仪表检定规定。
内置压力传感器，准确度达0.02级或0.05级。
采用1台双通道APSL全自动活塞式压力计，1个检定员日检定仪表56台成为现实。
可检定压力变送器、压力指示表。
可手动设置压力定值，自动加压。
可手动选择量程，自动根据所选量程的检定点进行上行程和下行程的自动加压。
可以预制多种压力量程的检定点，实现全自动检定。
具有完整保护功能，过压保护（如果超过量程的110%则会发出报警）、过流保护(当变送器电流超
过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。
全自动活塞式压力计性能指标：
工作介质：癸二酸二酯、煤油和变压器油的混合物。
压力范围：(0～260)MPa、(根据型号确定)。
内置压力模块
计量单位：MPa。
显示分辩率：5位。
准确度等级： 压力：0.005级、0.01级、0.02级或0.05级，电流：0.02级，电压：0.05级。
稳压精度：5个字以内。
标准检定点：量程的0%、25%、50%、75%、100%，自动回程。可任意设置。
自定义检定点：任意。
检定点自动稳压时间：（10～240）秒，可调整。
变送器自动检定全程时间（9点稳压）：5分钟左右。
安全保护：过压、过流、传感器故障等保护。
电流输入：2路，范围：（0～22）mA。
电压输入：2路，范围：（0～5.5）V。
回路电源：2路，24VDC/30mA，如果误接入标准表，不会损坏标准表。
压力接口：M20*1.5内螺纹快速接头。
电流/电压接口：Φ6的标准香蕉形插头。
供电电源：AC 220V/50Hz。
使用温度：5℃～45℃。
重量：100kg。
外形尺寸：机箱尺寸：526*459*215*（宽*深*高），60MPa砝码支架高度（252-329）mm。。
自动检定软件：可选。
人机界面

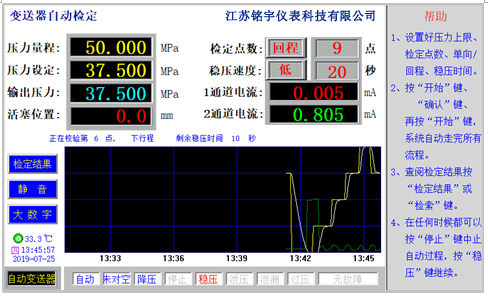

由触摸屏控制的APSL型全自动活塞式压力计的操作界面一般可以分成五个部分：标题区、参数显示区、按键区、曲线区、状态显示区。
标题区
行及左下角显示窗口为标题区。行为画面名称及用户名称；左下角为画面名称简称或功能名称
常见故障及处理方法
如果全自动活塞式压力计内发出异声或其它不正常情况，请按“停止”键，如果按了“停止”键还是没有恢复正常，请关电源复位。 “泄漏”故障：当“泄漏”灯亮时，说明具有泄漏点。请检查被校表安装接口有没有泄漏，如果有泄漏情况，请检查内部O形圈，如有变形磨损，请更换O形圈。 “过压”故障：当实际压力高于压力上限的量程10%时，“过压”灯亮,全自动活塞式压力计停止。 本全自动活塞式压力计的故障信息显示窗口能显示8 种故障状态，故障代码如下： 通道1故障”：电流通道1的A/D溢出。一般为电源与电流输入短路所致。 通道2故障”：电流通道2的A/D溢出。一般为电源与电流输入短路所致。 压力AD故障”：压力A/D溢出。一般为大幅度过压(全自动活塞式压力计内存在较大的压力时把量程切到低量程,会造成这种故障)、A/D或传感器故障所致。 温度故障”：温度A/D溢出。一般为温度传感器没接、开路或松动所致。 “通讯故障”：触摸屏与控制器通讯失去，这时通讯灯停闪。这时可以切到主菜单进行恢复通讯，如果切到主菜单还是无法恢复通讯，则必须断电恢复。 通道1>20.5mA”：通道1的变送器电流>20.5mA，一般为过压或变送器故障所致。 通道2>20.5mA”：通道2的变送器电流>20.5mA，一般为过压或变送器故障所致。 有效期到故障”：当质保期到时用户没有结清余款，则会产生“有效期到故障”，如果已结清质保金，则通知技术人员清除故障或到www.jsmyybkj.com网站上下载有效期软件。HART故障”：有“读HART压力故障”、 “读HART电流故障” 、 “读HART文本故障”、 “设上下限故障”、 “设线性化故障”等。出现故障时，按“HART复位”键。
